概 述
JN4-12(G)型户内高压接地开关,是配用于12KV户内金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件,也可单独使用.作为在12KV及以下的交流50Hz电力系统中接地保护之用,具有关合短路电流能力,结构合理,体积小,操作灵活,易安装调整
● 使用环境条件
海拔高度1000m～3000m;
周围空气温度：上限+40℃ 下限-25℃
地震烈度不超过8度；
没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所。

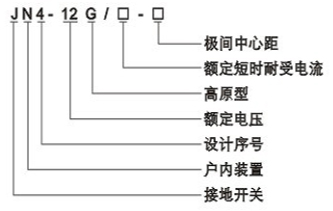

● 型号含义
● 主要技术参数
| 项目 | 单位 | 数据 | |
| 额定电流 | KA | 12 | |
| 额定短时耐受电流 | KA | 20 | |
| 额定短时耐受时间 | S | 4 | |
| 额定峰值耐受电流 | KA | 50 | |
| 额定短路开合电流 | KA | 50 | |
| 极间中心距 | mm | 210;230;250 | |
| 额定绝缘水平 | 1min工频耐压 | KV | 42 |
| 雷电冲击电压 | KV | 75 | |
● 型号规格
| 型号规格 | A | B | C |
| JN4-12G/20-210 | 752 | 210 | 628 |
| JN4-12G/20-230 | 792 | 230 | 668 |
| JN4-12G/20-250 | 832 | 250 | 708 |
● 订货须知
订购本开关时,须注明产品全型号,额定电压,额定短时耐受电流,极间距,拐臂安装位置(左 右),是否配供带电显示装置.若用户有特殊要求与制造厂协商解决.
