● 概 述
JN15-12型户内高压接地开关其性能符合GB1985-89≤交流高压隔壁开关和接地开关≥及IEC129的要求,适用于312千伏及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用,作为接地保护用.
设计先进,技术性能可靠;
结构简单,安装调试方便;
具有快速分,合能力.
● 使用环境条件
海拔高度不超过1000m;
周围空气温度：上限+40℃ 下限-10℃
允许在30℃时储存；
地震烈度不超过8度；
无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动场所。
| 项目 | 单位 | 数据 | ||
| 额定电压 | KV | 12 | ||
| 额定短时耐受电流 | ||||
| 额定短路持续时间 | ||||
| 额定短路关合电流 | ||||
| 额定峰值耐受电流 | ||||
| 极间中心距 | ||||
| 额定绝缘水平 | 1min工频耐压 | KV | 对地 相间/ | 42/48 75/85 |
| 雷电冲击耐压 | ||||

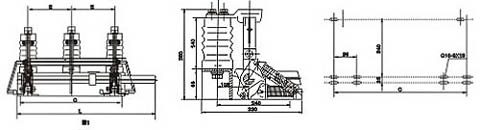

● 外形及安装尺寸
| 型号规格 | L | E | C |
| JN15-12/31.5-210 | 655 | 210 | 516 |
| JN15-12/31.5-230 | 710 | 230 | 556 |
| JN15-12/31.5-250 | 760 | 250 | 596 |
| JN15-12/31.5-275 | 810 | 275 | 646 |
