● 概 述
JN2-40.5型户内高压接地开关是等效采用IEC129-84≤隔离开关和接地开关≥和IEC694-84≤高压开关设备和控制设备的共同条款≥,根据GB1985-89≤交流高压隔离开关和接地开关≥中有关接地开关的部分而设计的户内高压电器.
JN2-40.5型接地开关适用于35KV及以下三相交流50Hz的电力系统中,并有电压监视装置,其结构简单可靠,操作力小,安装调试方便 ,通常用于JYN1-40.5及GFC-40.5开关柜中,也可单独投入使用.
● 使用环境条件
周围空气温度:上限+40oC;下限一般地区-10oC.注:允许在-30oC时储运.
海拔高度不超过1000m
相对湿度:日平均不大于95%,月平均不大于90%.
地震烈度不超过8度
没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈振动的场所. 注:如产品使用条件超出上述规定,由用户与制造厂协商确定.

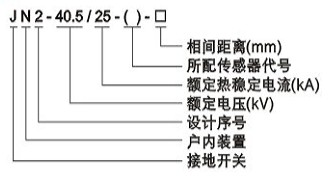

● 型号含义

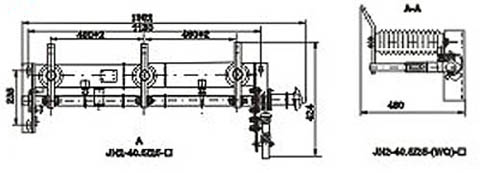

外形及安装尺寸
● 主要技术参数
| 序号 | 项目 | 单位 | 参数 | 项目 |
| 1 | 额定电压 | KV | 40.5 | |
| 2 | 4S热稳定电流(有效值) | KA | 25 | |
| 3 | 动稳定电流(峰值) | KA | 63 | |
| 4 | 关合短路电流(峰值) | KA | 63 | |
| 额定决眼水平 | KV | 185 | ||
| 5 | 95 | 雷电冲击耐受电压 | ||
| 2 | 主回路1min工频耐压 | |||
| 6 | 电压显示装置的局部放电量 | pC | ≯10 | 二次回路1min工频耐压 |
● 结构及工作原理
本接地开关操作系统设计成弹簧储能形式,具有快速关合能力,但操作连杆合闸时操动连杆带动接地开关上的齿轮,是主轴向合闸方向转移,弹簧被压缩储能,达到某一个位置(主轴由下限开始动作30o 超过中线之后)弹簧能量释放,实现快速合闸.时此,合闸速度与操作者的动作无依赖关系,这种结构保证了该接地开关具有所要求的关合能力.
同样,在分闸时,操作连杆带动接地开关的齿轮,沿分闸方向转动,弹簧装置储能一，当主轴转动角度超过45o时,弹簧储能装置释放能量,使接地开关合闸.
本接地开关根据用户的要求可配不同型号的高压带电显示装置,其配套支柱绝缘子,可选择环氧树脂的绝缘子,或DXN型无源带电显示装置.有关显示装置内容可参阅高压带电显示装置使用说明书.
