● 概 述
FN7——12DR型户内交流高压负荷开关是适用于交流50Hz，额定电压12Kv的三相交流电力系统中作为开断负荷电源及关合短路电流之用，组合电器可开断直至短路电流的任何电流，可作为保护之用。
● 安装及使用
周围空气温度 上限：+40℃,下限：——25℃
海拔高度不超过1000m；
相对湿度：日平均值不大于95%，月平均值不大于90%；
周围空气应不受腐蚀性或可燃性气体及水蒸气等明显污染；
无经常性剧烈振动。
● 额定参数
| 额定电压（KV有效值） | 12 | ||
| 绝缘水平 | 工频1min耐压（KV.有效值） | 相间.相地 42 | 隔离断48 |
| 雷电冲击耐压（KV.有峰值） | 相间.相地 75 | 隔离断85 | |
| 额定电流(A) | 400 | 630 | |
| 额定热稳定电流(KA 有效值4S) | 12.5 | 20 | |
| 额定动稳定电流KA(峰值) | 31.5 | 50 | |
| 额定短路关合电流(KA 峰值) | 31.5 | 50 | |
● 主要规格
| 名称 | 名称 | 全型号 | DS | DX | L | R | RA | F | 用途 |
| 接地开关在进线端 | 接地开关在出线端 | 联锁装置 | 熔断器 | 撞击式熔断器 | 电动分闸装置 | ||||
| 负 荷 开 关 | 不 带 撞 击 熔 断 器 | FN7—12 | —— | —— | —— | —— | —— | —— | 线路负荷开关 |
| FN7—12DSL | △ | —— | △ | —— | —— | —— | |||
| FN7—12DXL | —— | △ | △ | ||||||
| FN7—12R | —— | —— | —— | △ | —— | —— | 变压器保护 | ||
| FN7—12DSLR | △ | —— | △ | △ | —— | —— | |||
| FN7—12DXLR | —— | △ | △ | △ | —— | —— | |||
| 带 撞 击 熔 断 器 | FN7—12RAF | —— | —— | —— | —— | △ | △ | 变压器保护 | |
| FN7—12DSLRAF | △ | —— | △ | —— | △ | △ | |||
| FN7—12DXLRAF | —— | △ | △ | —— | △ | △ |

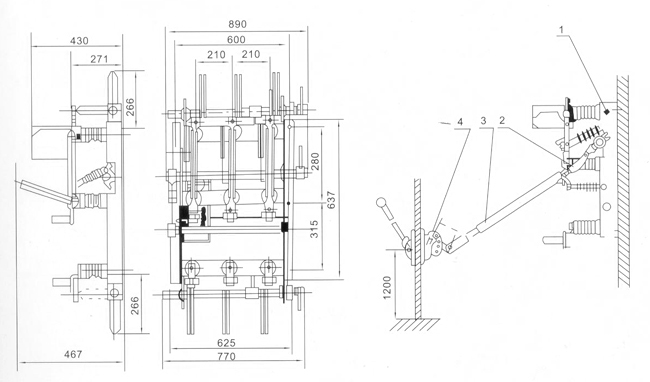

● FN12——12D/630——20户内交流高压负荷开关外形及安装尺寸

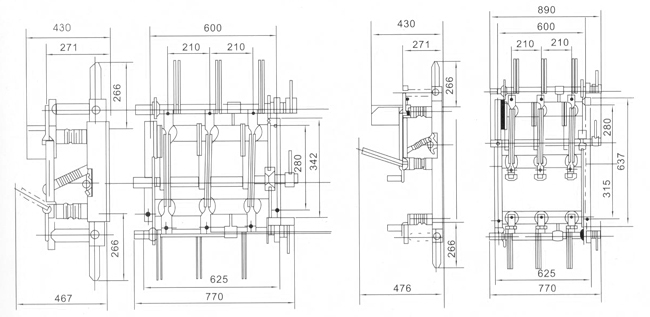

● FN12——12DR/100——31.5交流高压负荷开关——熔断器组合电器外形及安装尺寸
