● 概 述
CT19型弹簧操动机构可供操动各类手车式开关柜中ZN28型系列高压真空断路器及其合闸功与之相当的其他类型的真空断路器之用,其性能符合GB1984≤交流高压断路器≥和本产品≤技术条件≥的要求,各项指标均达到和超过"IEC"标准.机构合闸弹簧的储能方式有电动机储能和手动储能两种.分闸操作有分闸电磁铁,过电流脱扣电磁铁及手动按钮操作三种;合闸电磁铁及手动按钮操作两种.
● 机构的规格及匹配之主要部件如下表:
| 规格 | 重量(Kg) | 体积高X宽X深(mm) | 电动机输入功率(W) | 合闸弹簧(mm) | 匹配真空断路器开断电流(KA) |
| CT19-Ⅰ | 30 | 420X350X160 | 110 | ф6 | 20 |
| CT19-Ⅱ | 30 | 420X350X160 | 110 | ф7 | 31.5 |
| CT19-Ⅲ | 30 | 420X350X160 | 110 | ф8 | 40 |
| CT19-Ⅳ | 30 | 420X350X160 | 150 | C | 35KV 25KV |
脱扣器的组合及其代号:100.110.111.104.114.1114.400.
● 主要技术参数
储能电机为单相永磁支流电机,技术参数如下表:
| 型号 | 66YCJ-11 | |
| 额定工作电压(V) | ≌110 | ≌220 |
| 电动机额定输入功率(W) | 110-150 | |
| 正常工作电压范围 | 85%-110%额定工作电压 | |
| 额定工作电压储能时间(S) | ≤ 12 | |
如用户需要采用交流电源时,则增加全波整流电桥,(桥堆)供给储能电动机工作.
● 合分闸电磁铁采用螺管式电磁铁,其技术参数见下表:
| 额定工作电压(V) | -110 | -220 | -380 | -48 | -110 | -220 |
| 额定工作电流(A) | 3.15 | 1.9 | 3.3 | 3.38 | 1 | |
| 额定电功率(W) | < 347 | < 418 | 158 | 251 | 220 | |
| 20时线圈电阻值(Ω) | 15.9±0.8 | 54±3 | 15±0.75 | 48±2.5 | 220±10 | |
| 正常合闸工作电压范围 | 85%-110%额定工作电压 | |||||
| 工作分闸工作电压范围 | 65%-120%额定工作电压 可靠分闸,小于30%额定工作电压时不得分闸 | |||||
机构输出轴工作转动角为50-55渡

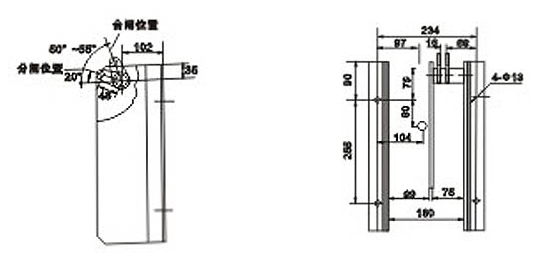

● 安装位置示意图
CT19B型系列弹簧操动机构
● 概 述
CT98型弹簧操作机构可供操动各类固定式开关柜中ZN28型系列高压真空继路器之其合闸功与之相当的其他类型的真空断路器之用,其性能符合GB1984<<交流高压断路器>>和本产品<<技术条件>>的要求,各项指标均达到和超过"IEC"标准.机构合闸弹簧的储能方式有电动机储能和手动储能两种;分闸操作有分闸电磁铁,过电流脱扣电磁铁及手动按钮操作三种;合闸操作有合闸电磁铁及受动按钮操作两种.
| 规格 | 重量(Kg) | 体积高宽深 | 电动机输入功率(W) | 合分弹簧(mm) | 匹配真空断路器开断电流(KA) |
| CT9B-Ⅰ | 35 | 530X370X170 | 110 | ф7 | 20 |
| CT9BⅡ | 35 | 530X370X170 | 110 | ф8 | 31.5 |
| CT9B-Ⅲ | 35 | 530X370X170 | 150 | ф8+ф4 | 40 |
● 主要技术参数
储能电机采用单相永磁直流电机,其技术参数如下表
| 型号 | 66ZYCJ-11 |
| 额定工作电压(A) | ≌110 ≌220 |
| 电动机额定输入功率(W) | 110-150 |
| 正常工作电压范围 | 85%-110%额定工作电压 |
| 正常工作电压储能时间(S) | ≤12 |
如用户需要采用交流电源时,则增加全波整流通电器(桥堆)供给储能电机工作
合分闸电磁铁采用螺管式电磁铁,其技术参数如下表
| 额定工作电压(V) | -110 | -220 | -380 | -48 | -110 | -220 |
| 额定工作电流(A) | 3.15 | 1.9 | 3.3 | 2.28 | 1 | |
| 额定电功率(W) | < 347 | < 418 | 158 | 251 | 220 | |
| 20oC时线圈电阻值(Ω) | 15.9±0.8 | 54±3 | 15±0.57 | 48±2.5 | 220±±10 | |
| 正常合闸工作电压范围 | 85%-110%额定工作电压 | |||||
| 正常分闸工作电压范围 | 65%-120%额定工作电压应可靠分闸,小于30%额定工作电压时不得分闸 | |||||
机构输出轴工作转向角为50-55度
脱扣器的组成及其代号
| 脱扣器组合代号 | 脱扣器名称及代号 | |
| 过电流过口电磁铁(1号) | 分闸电磁铁(4号) | |
| 脱扣次数 | ||
| 100 | 1 | 0 |
| 110 | 2 | 0 |
| 111 | 3 | 0 |
| 104 | 1 | 1 |
| 114 | 2 | 1 |
| 400 | 0 | 1 |

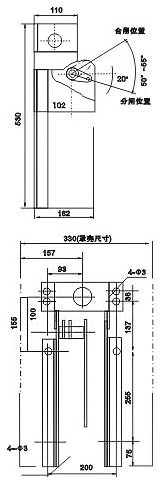

● 安装位置示意图
