使用环境条件
海拔高度1000-3000m;
环境温度不高于+40oC,不低于-30oC(高寒地区不低于-40oC)
风压不超过700Pa(相当于风速34m/s);
地震烈度不超过8度
覆冰厚度不大于10mm;
安装场所应无易燃,易爆危险品,化学腐蚀及剧烈振动;
支柱绝缘子污秽等级:普通型为0级,防污型为Ⅱ级.
本系列隔离开关满足GB1985-89≤交流高压隔离开关≥IEC129(1984) ≤交流隔离开关接地开关≥
和IEC694(1980)≤高压开关设备和控制设备共用条款≥规定的各项要求
● 主要技术参数
| 分类 | 型号 | 额定电压KV | 额定电流A | 隔离开关 | 接地开关 | 接地开关 | ||||
| 额定峰值耐受电流KA | 额定短时耐受电流KA | 额定峰值耐受电流KA | 额定短时耐受电流KA | |||||||
| 一般型 (防污型) | Gw4 | 12 17.5 40.5 | 400-630 400-100 400-1250 | 80 | 31.5(4s) | 50 | 80 | 20 (4S) | 31.5 (4S) | 不接地,单接地 双接地 |
| 50 80 | 20(4s) 31.5(4s) | |||||||||

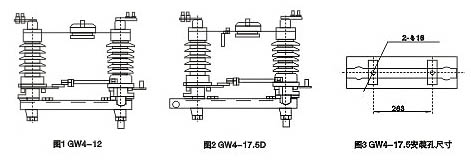

● 外形及安装尺寸
